地下管線測量從工程對象上看，屬于線路工程測量；從業務范圍上看，地下管線測量屬于市政工程測量。 其工作性質是對地下管線工程缺失竣工測量的事后補救。內容包括地下管線探查和地下管線測繪，還包括地下管線信息管理系統建立。

一地下管線的工作流程：

資料收集和踏勘，技術設計，儀器檢驗，實地調查，儀器探查，控制測量，管線點測量，地下管線圖編繪，地下管線數據庫與管理信息系統的建立。

二、地下管線的種類：

1）由鑄鐵、鋼材構成的金屬管線，如給水管、燃?xì)夤堋⒐峁堋?/p>

2）由銅、鋁材料構成的電纜，如電力電纜與路燈電纜、通信電纜。

3）由水泥、陶瓷、塑料材料或磚砌的非金屬管線，如排水管道、人防通道。

三、地下管線的探測方法：

（1）實地調查法：適用于明顯管線的探測，實地查清權屬、性質、規格（材料、斷面尺寸、電纜根數或孔數、電壓） 、附屬設施名稱；測量管線點的平面位置、高程、埋深、偏距。

（2）物探調查法：適用于隱蔽管線；

（3）開挖調查法：適用于采用物探方法無法查明或?yàn)轵?yàn)證物探法精度的情況下。

四、地下管線的物探方法：

（1）金屬管線：電磁感應類（頻率域電磁法）

1）主動源法：

直接法

電磁感應法

1 直接法：用導線直接連通探測儀和管線兩點。

2 夾鉗法：用夾鉗夾取管線求得探測數據。

3 電偶極感應法：不接觸管線用電偶極感應得到管線磁場從而跟蹤和定位管線。

4 磁偶極感應法：不接觸管線用磁偶極感應得到管線磁場從而跟蹤和定位管線。

5 示蹤法： 在管道中放入電磁信號發射器進行跟蹤。

2）被動源法：

甚低頻法

1 工頻法： 以工業交流電頻率發射電磁波為場源，通過地下探測場參數變化來定位。

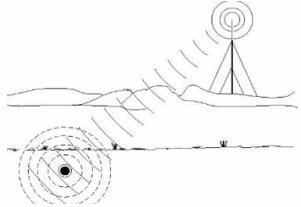

2 甚低頻法： 利用超長波電臺發射電磁波為場源，通過地下探測場參數變化來定位。

（2）非金屬管線：

1電磁法：地質雷達，發射高頻電磁波，接受回波來判斷地下結構從而測定管線走向。

2 地震波法： 淺層地震儀， 人工產生地震波， 利用管線與介質不同的波阻來定位管線。

3直流電法：電阻率儀，利用管線與介質之間電阻差異來定位管線走向。

4磁法：磁力儀，利用金屬管線與周圍介質的磁性差異，判斷磁異常來定位管線。

5紅外輻射法：紅外輻射儀，地下管線與周圍土壤有溫差，常用于管道漏點定位。

6聲學定位：常用于漏水定位，以及塑料自來水管道和煤氣管道追蹤。

（3）電力電纜：采用被動源法的工頻法初步定位，再用主動源法精確定位；

（4）電信電纜：采用管線儀主動源法。
